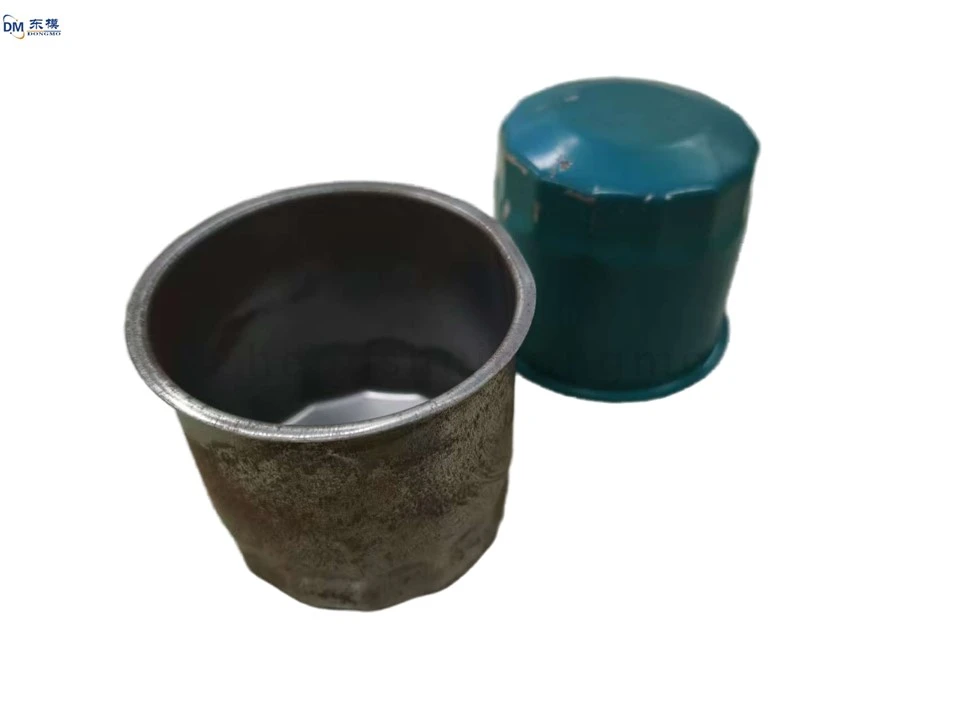

Metalowa matryca do tłoczenia obudowy filtra powietrza

Podstawowe wyzwanie 1: Odłączyć rysunki projektowe od wykonalności procesu
Większość niepowodzeń wynika z niewystarczającej komunikacji na wczesnych etapach. Kiedy inżynierowie bezpośrednio przekazują warsztatowi modele 3D, często przeoczają kluczową kwestię: czy istniejące obrabiarki mogą osiągać ścieżki narzędzia pod określonymi kątami? Na przykład części z głębokimi-wnękami i wąskimi-rowkami są podatne na zakłócenia i kolizje, jeśli nie zapewniona jest przestrzeń wycofania; W przypadku cienkich-konstrukcji ściennych może wystąpić dryft wymiarowy w wyniku odkształcenia termicznego, jeśli nie zostanie zastosowana warstwowa strategia cięcia progresywnego. Zjawisko „idealne na papierze, katastrofalne w praktyce” jest częstą przyczyną błędów w obróbce części o nieregularnych kształtach. Zaleca się wprowadzenie myślenia DFMA (Design for Manufacturing), współpracując z zespołem procesowym w celu optymalizacji układu cech na etapie modelowania.

Podstawowe wyzwanie 2: Niewystarczająca zdolność adaptacji systemów mocowania
Tradycyjne uchwyty-o przeznaczeniu ogólnym działają jak „bieganie w kapciach”, jeśli chodzi o-niestandardowe kontury. Biorąc za przykład łopatki turbin stosowanych w lotnictwie i kosmonautyce, ich kręty- kształt przekroju poprzecznego wymaga dostosowanych do indywidualnych potrzeb urządzeń do adsorpcji próżniowej w połączeniu z algorytmami kompensacji wieloosiowych-połączeń, aby zapewnić tolerancje geometryczne na poziomie 0,02 mm. Dane pokazują, że wskaźnik braków spowodowany odchyleniami w pozycjonowaniu wynosi aż 37%, podczas gdy specjalistyczne uchwyty kombinowane mogą poprawić powtarzalność z dokładnością do ± 5 μm. To potwierdza prawdę: bez-szytego na miarę rozwiązania mocowania nawet najbardziej zaawansowany pięcioosiowy układ zawieszenia-to tylko puste słowa.

Podstawowe wyzwanie trzecie: niedopasowanie logiki programowania i wydajności obrabiarki
Nawet centra obróbcze-najwyższej klasy wykazują różnice w reakcji dynamicznej. W pewnej fabryce form samochodowych napotkano dziwne zjawisko: ten sam program CAM, wykonany na obrabiarkach różnych marek, spowodował 40% różnicę w wahaniach obciążenia wrzeciona. Główną przyczyną było niedostosowanie krzywej przyspieszenia posuwu do charakterystyki serwomechanizmu urządzenia. Znakomici programiści CNC koordynują prędkość wrzeciona, głębokość skrawania i odstępy między ścieżkami niczym przewodnik symfoniczny, identyfikując potencjalne węzły drgań poprzez symulację i wstępną-wizualizację-. To jest esencja unikania drgań.
